PFC變換器電路板發熱研究

某高校研究所之前使用設備維護類熱像儀通過拍照方式對PFC變換器進行溫度場分析，人工拍攝的熱像圖顯示溫度分布無異常。

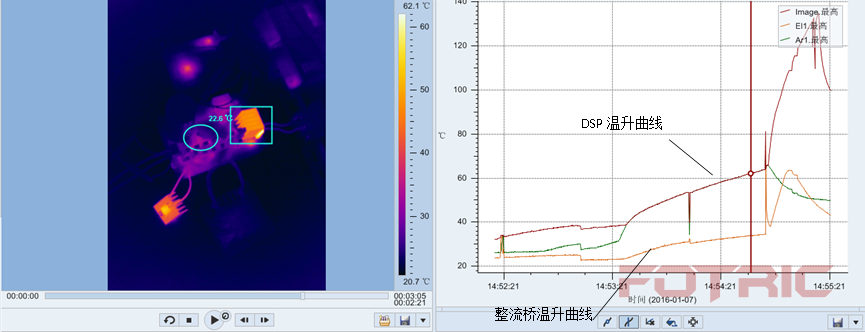

使用Fotric 226全平臺熱像儀記錄整個通電過程的全輻射熱像視頻，視頻回放階段進行溫升曲線分析時發現在2分29秒385毫秒處整流橋最高溫度有突變。

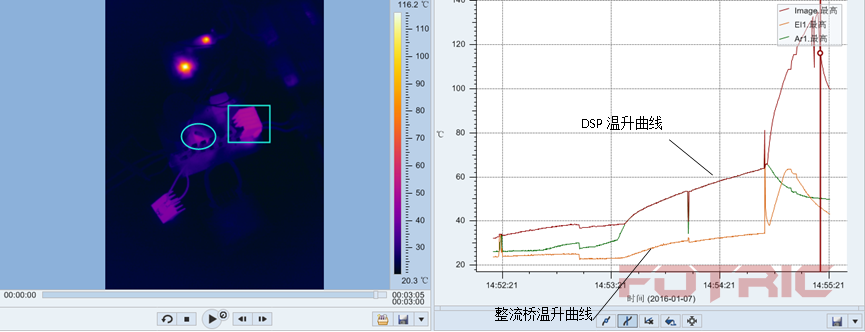

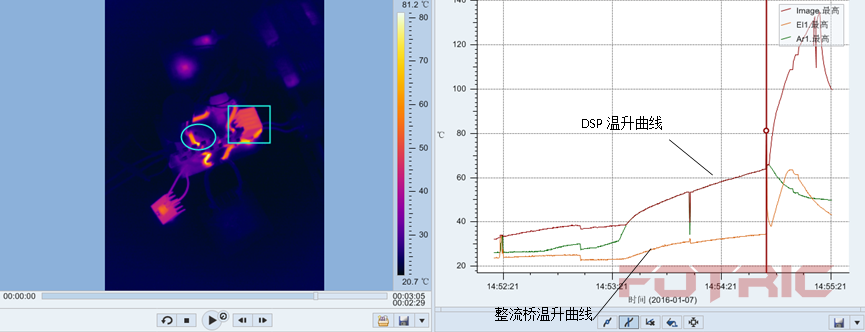

緊接著 DSP芯片溫升曲線斜率陡然攀升，逐幀分析后看見整流橋被擊穿的瞬間。

事后對照示波器記錄的電源波形圖，當時確有異常的尖峰沖擊。

由于擊穿隨機發生且一閃而過，設備維護類熱像儀的人工拍照方式不可能捕捉得到異常熱像圖。

綜合分析示波器和熱像視頻數據，客戶即時發現了電路設計中的缺陷，進行了有針對性的改進。

真正研發的熱像分析，不是單一的熱像圖而已！

Fotric 220系列記錄的全輻射視頻，視頻保存每一幀畫面所有像素的溫度數據，您可基于數據生成任意點或區域溫度曲線，也可導入仿真軟件輔助建模，或者篩選心宜的熱像圖片進行深入分析。

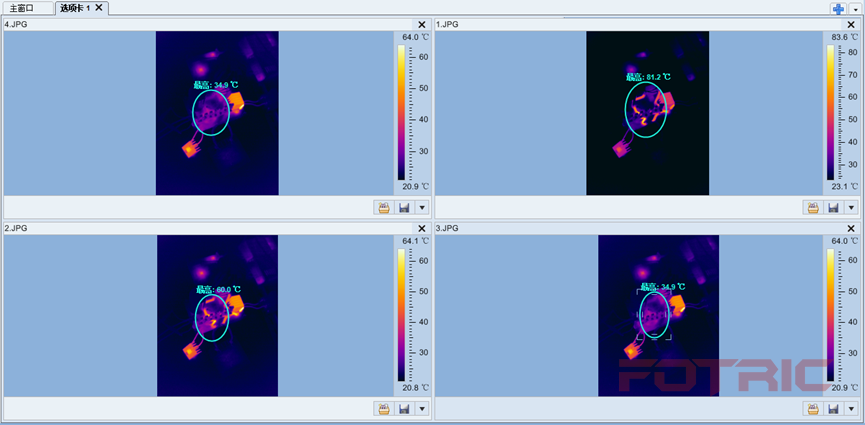

在2分29秒抽出291ms、385ms、525ms、666ms處四幀熱像圖進行對照分析。
